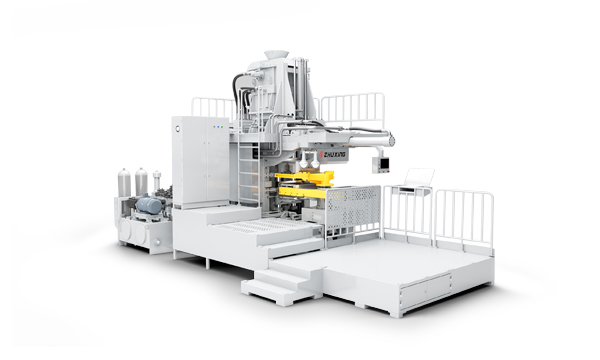

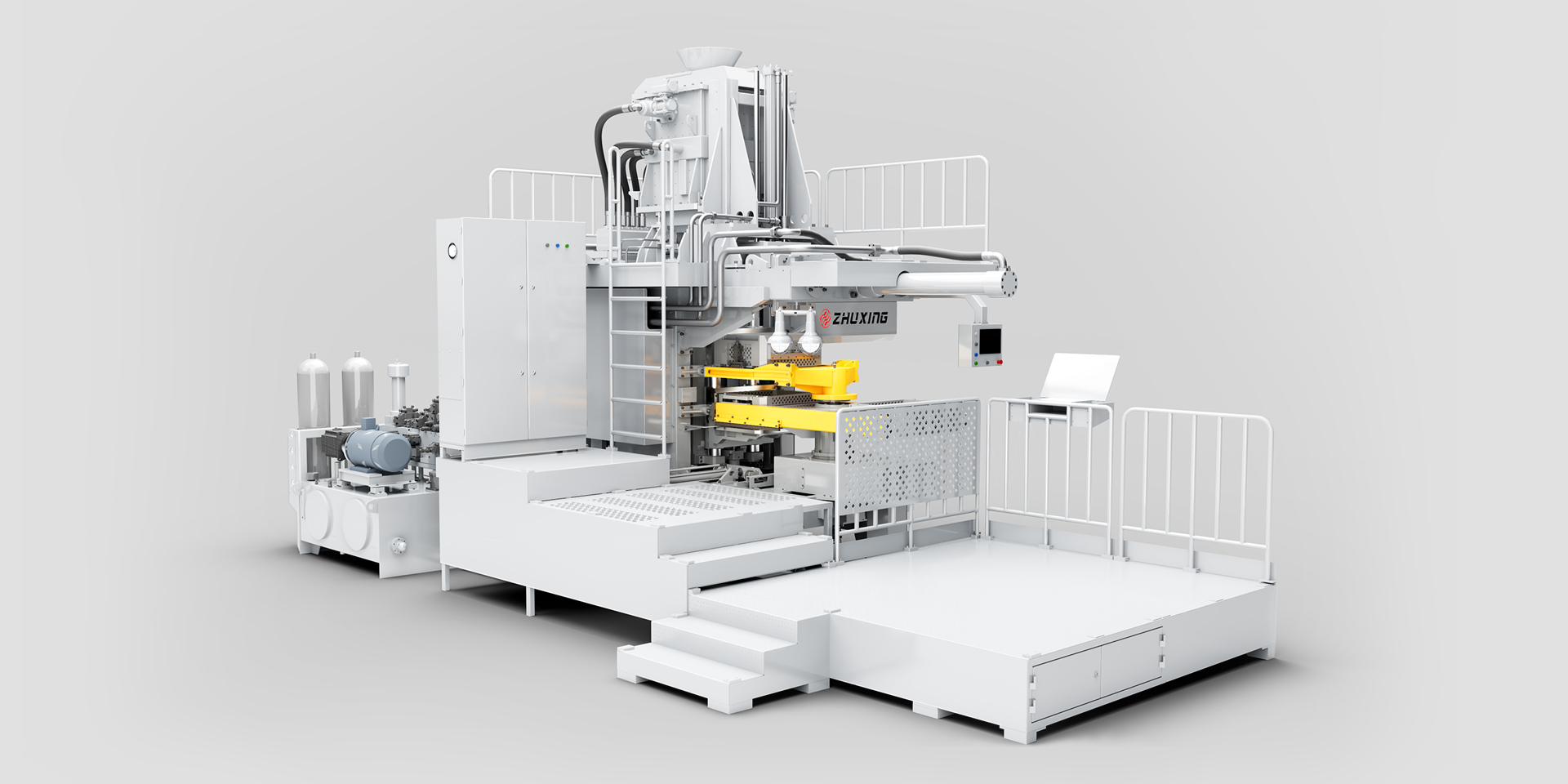

工艺先进,技术成熟,此机型已广泛应用于各类铸件生产,尤其是对件质量和产量都有很高要求的汽车零部件制造领域。
造型效率高,两个下箱,一个上箱,下芯不影响造型周期,每小时可达110箱/小时(含下芯时间),月产能可达千吨。
射砂效果好,型砂自垂直方向顶射加砂,因而具有最佳填充性能,加之安装在射砂口的导向整流板与组合射砂装置并用,彻底改善可能产生的阴影缺陷。
水平分型、水平浇注,适应性更广。
设备采用进口元器件,稳定性好,可靠性高。
铸件成品质量高,型砂紧实度高,铸件规则,精度好。
作业环境安全,旋出下芯,安全系数高。
劳动强度低,噪声小,扬尘少。
型号 | 306 | 307 |
砂型种类 | 湿型砂(黏土砂、红砂) | 湿型砂(黏土砂、红砂) |
砂箱尺寸 | 610X508+210/210 | 700X600+250/250 |
砂型高度 | 420 (上下箱数控可调) | 500 (上下箱数控可调) |
造型方式 | 气流加砂+液压挤压 | 气流加砂+液压挤压 |
空气消耗量 | 0.9m³/箱 | 1.7m³/箱 |
合型精度 | 0.2-0.3(mm) | 0.2-0.3(mm) |
控制方式 | 触摸屏/PLC | 触摸屏/PLC |
模具类型 | 铝制双面型板 | 铝制双面型板 |
模具厚度 | 30mm | 40mm |
驱动方式 | 空气&气动-液压装置 | 空气&气动-液压装置 |
整机电压 | 380V(控制电压24V) | 380V(控制电压24V) |
电机功率 | 22KW | 37KW |
砂型重量 | 最大重量209KG | 最大重量305KG |
造型速度 | 38秒/模(含下芯时长26秒内) | 45秒/模(含下芯时长28秒内) |
浇冒口直径 | φ30、φ48 | φ30、φ48 |
液压油 | 46#抗磨液压油 | 46#抗磨液压油 |
(注)造型速度按照户外温度·气源·挤压压力等条件会变动。 |
